Kartonaufrichter
BULKPACK
Die ideale BULKPACK-
Zuführstation

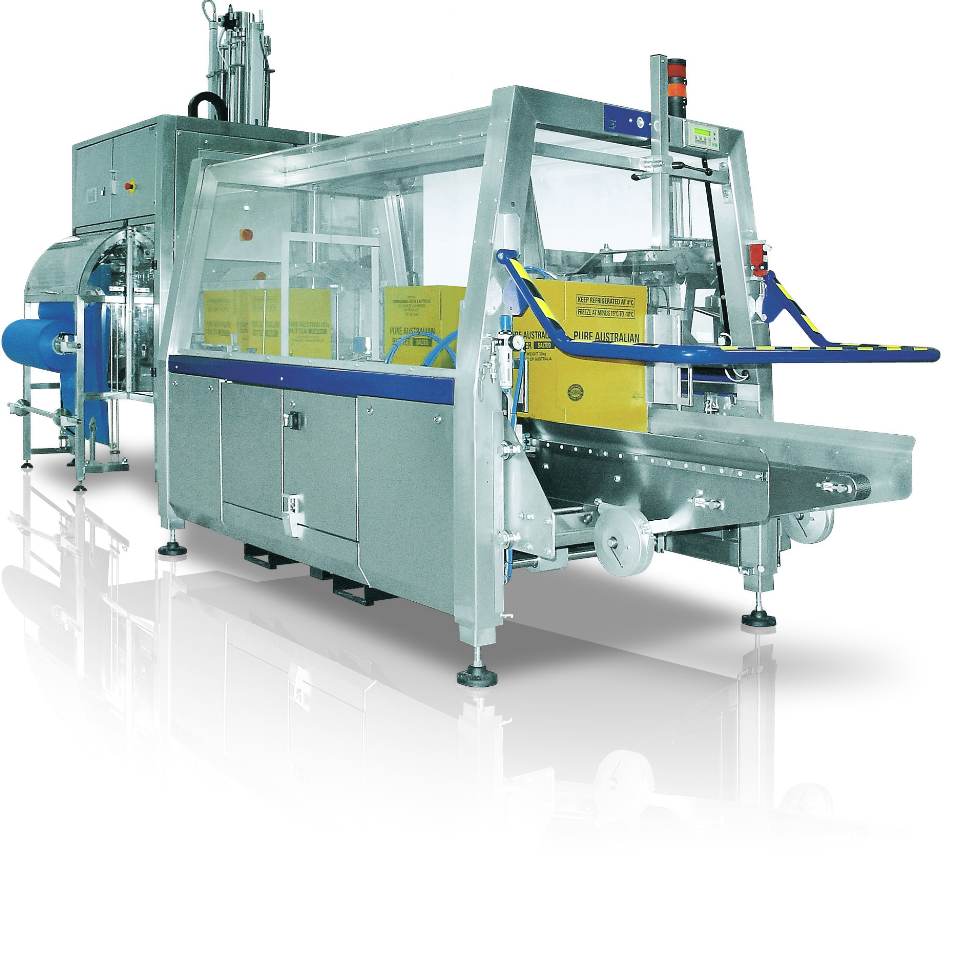

Das zuführende Modul der BULKPACK-Linie ist
der automatische Kartonaufrichter. Die Faltkartons
werden dem Magazin entnommen, rechtwinklig auf-
gerichtet, die gefaltete Bodenlasche mit Klebeband
verschlossen und an die Füllstation übergeben –
alles vollautomatisch.
Technik
■
Elektronisches System zur exakt
rechtwinkligen Aufrichtung der Kartons
■
Klebeband-Überwachungssystem
■
einfache und schnelle Formatanpassung
Sicherheit
■
geschlossene Edelstahl-Rahmenbauweise
(AISI 304) mit Sicherheitsumhausung
■
durchgängiges Sicherheitskonzept
an allen Zugängen
■
Umhausung mit Polycarbonat-Scheiben
zur gefahrlosen Beobachtung der
Handhabungsprozesse
Technische Daten
Kartonabmessungen
390 x 290 x 100 ... 250 mm (Außenmaße L x B x H in mm)
Leistung
bis zu 15 Kartons pro Minute
Kartonmagazin
Horizontal integriertes Magazin, Länge 1.000 mm (optional 1.500 oder 2.000 mm)
Transport
Kartontransport durch seitliche Transportriemen
Klebebandsystem
Klebebandaggregat für Klebeband bis 50 mm Breite und Rollendurchmesser 350 mm geeignet.
Einfacher Austausch durch offene Klebebandeinlage möglich.
Alarmmeldung
Klebebandmangel, Klebebandende, Klebebandhaftungsfehler, Kartonmangel
Elektrischer Anschluß
Spannung, min. Absicherung:
400 V, 50 Hz, 3 Phasen, N, PE, 10 A
Pneumatischer Anschluß
Anschluß:
Rohr G 1/4“
Verbrauch, Druck:
15 Nl pro Karton, min. 6 bar
Maße und Gewichte
Gesamtlänge:
2.870 mm
Gesamtbreite:
1.330 mm
Gesamthöhe:
1.560 mm
Gewicht:
990 kg
