Butterabfüll- und Verpackungsanlage
BULKPACK
Dazu wird eine definierte Menge Butter mittels einer
Nachdosierpumpe über ein weiteres Füllrohr in den
Karton gegeben. Ein elektrisch beheizter Draht schneidet
die Butter dabei in kleine Stücke.
Der exakt gefüllte Karton wird mittels Förderband aus
der Station gefahren. Die Füllstation arbeitet zuführseitig
mit dem Kartonaufrichter und abgabeseitig mit dem
Kartonverschließer als Linie zusammen. Optional kann
noch ein Metalldetektor nach dem Kartonverschließer
in die Anlage integriert werden.
Vollautomatische CIP
Der Reinigungsbehälter wird lediglich auf die Füllposition
gestellt, um den Füllkopf von innen und außen zu reinigen.
Mittels Adapter am Gestell der Station werden Reinigungs-
vor- und Rücklauf montiert und alle produktführenden Teile
vollautomatisch gespült.

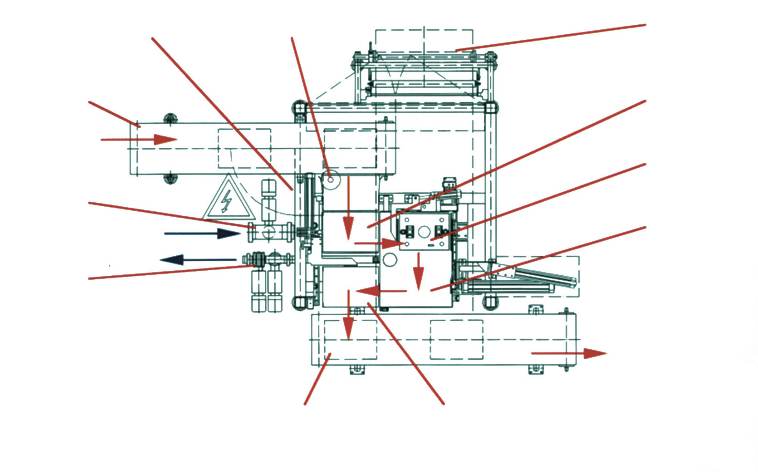

Waage 2/ Nachdosierung
Förderband
Zuführband
Elektroanschluss Luftanschluss
Folienrolle
Waage1
Füllposition
Freipositon
Reinigungs-
vorlauf
Reinigungs-
rücklauf
Wie geschieht das?
Über das Zuführband gelangt der aufgerichtete Karton
auf die Waage 1, mit deren Hilfe das Leergewicht (Tara)
bestimmt wird. Auf der nachfolgenden Füllposition wird bei
der Folienausführung die von der Rolle zugeschnittene Folie
um den Füllkopf gelegt. Der Füllkopf fährt dann zusammen
mit der Folie in den Karton. Durch das Füllrohr gelangt das
pastöse Produkt (z.B. Butter) in den Karton.
Der Füllkopf „schwimmt“ auf dem austretenden Produkt auf
und wird dadurch auf eine definierte Position angehoben.
Dabei wird er unterstützt durch den einstellbaren Druck in
den Pneumatikzylindern.
Das Füllventil wird geschlossen und der Füllkopf fährt
aus dem Karton. Der Karton passiert eine Freiposition zur
Waage 2. Unter Berücksichtigung des zuvor ermittelten
Leergewichtes (Tara) wird das Nettogewicht ermittelt.
An der Nachdosierstation wird die noch fehlende Menge
zum Soll-Füllgewicht automatisch zugegeben.
Grundausstattung
■
Füllstation im Rahmengestell
■
Tarawaage, Bruttowaage
■
Nachdosieranlage
■
Zufuhrtransportband (Länge 2.000 mm)
■
Abfuhrtransportband (Länge 2.000 mm)
■
Reinigungsausstattung für BULKPACK
■
Elektrotechnische Steuerung
■
Pneumatische Steuerung
Zusatzausstattung
■
Folienschneid- und Falteinrichtung
■
Gewichtsvorgabe für 2 oder mehr Kartongrößen
■
Statistische Auswertung
■
Automatische Probenahmeeinrichtung
■
Folienbedruckung
■
Kartonbedruckung
Produktionsdatenauswertung
PDASFILL
Das optional lieferbare Auswertungs- und Statistik-
programm PDASFILL erlaubt Ihnen die schnelle und sichere
Erfassung der Produktionsdaten. Von einem im Netz-
werk eingebundenen PC aus erfasst das Programm alle
Gewichtsdaten jedes einzelnen Kartons und übergibt
die speziellen Austauschdaten in eine Excel-Tabelle.
Hierüber können Sie alle Auswertungen und Darstellung
an Ihre Bedürfnisse anpassen. Das optional erhältliche
PDASFILL leistet einen wichtigen Beitrag zum Qualitäts-
management innerhalb Ihrer Produktion.
Technische Daten
Kartonabmessungen
390 x 290 x 100 ... 250 mm (Außenmaße L x B x H in mm)
Abfüllgewicht
10 ... 25 kg
Abfüllgenauigkeit
<+/- 5 g (Standardabweichung)
Leistung
4.000 kg/h pro Füllkopf, max. 20 t /h (5 Füllköpfe) bei 25 kg Abfüllung
Elektrischer Anschluss
Gesamtanschlußleistung:
1 kW
Spannung:
230 V, 50 Hz, 1 Phase, N, PE
Minimale Absicherung:
25 A, Abschaltcharakteristik C
Pneumatikischer Anschluss
Anschluß:
Rohr G 3/4“
Verbrauch:
330 Nl pro Karton
Druck:
min. 7 bar
Produktanschluss
DN 125, 5“, Tri-Clamp
Reinigungsanschluss
Vorlauf (max. 2 bar):
DN 50, 2“, Tri-Clamp
Rücklauf:
DN 100, 4“, Tri-Clamp
Maße und Gewichte
Gesamtlänge:
3.325 mm (jede weitere Station + 2.000 mm)
Gesamtbreite:
2.235 mm (mit Folieneinsetzer 2.780 mm)
Gesamthöhe:
4.050 mm (Füllkopf hochgefahren)
Höhe Förderbänder:
700 mm
Gewicht:
980 kg
